Werkstatt, Labor und Ideenraum
Aus Ideen werden Prototypen, Maschinen und fertige Projekte.

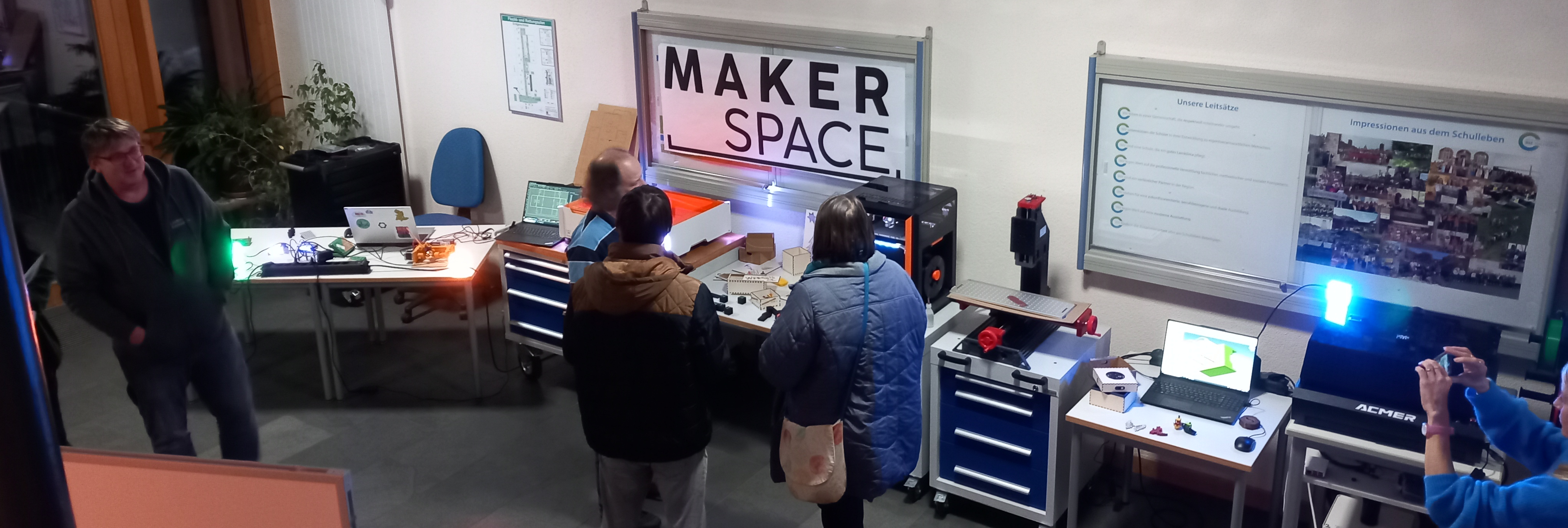

Im Makerspace am BSZ Waldkirch arbeiten wir mit 3D-Druck, Lasercutter, Elektronik, KI, Video und CNC. Du bringst eine Idee mit, wir helfen beim Planen, Bauen, Testen und Verbessern.
2Lasercutter im Einsatz
63D-Drucker im Einsatz
16PC-Arbeitsplätze in A215
A212-215Makerspace im Aufbau
Mehr Raum für den Makerspace
Der Makerspace wird erweitert: Aus dem bisherigen E-Labor entsteht ein größerer Bereich mit Werkstatt, Maschinenraum, PC-Arbeitsplätzen und einem offenen Vorraum zum Arbeiten und Besprechen.

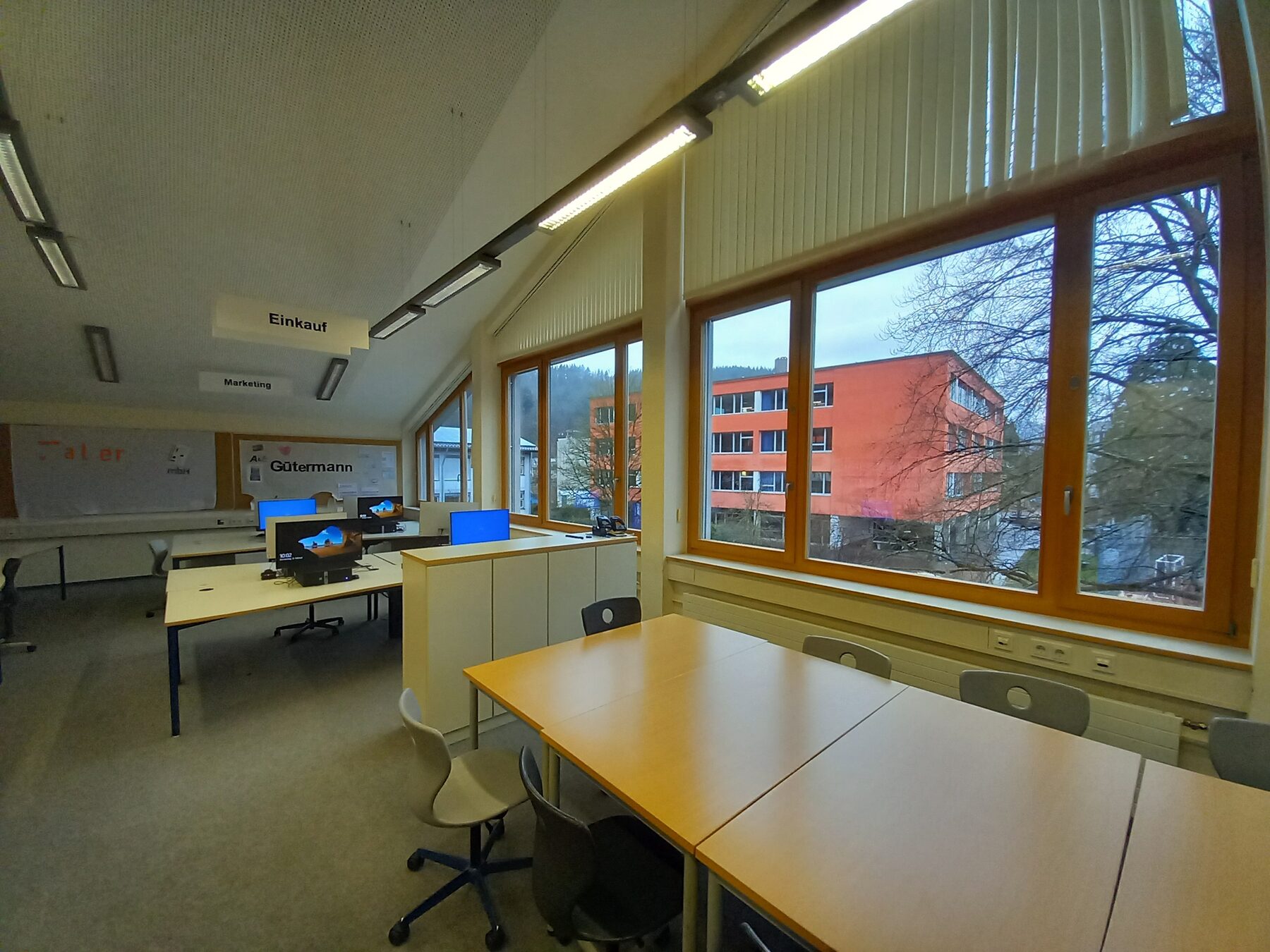

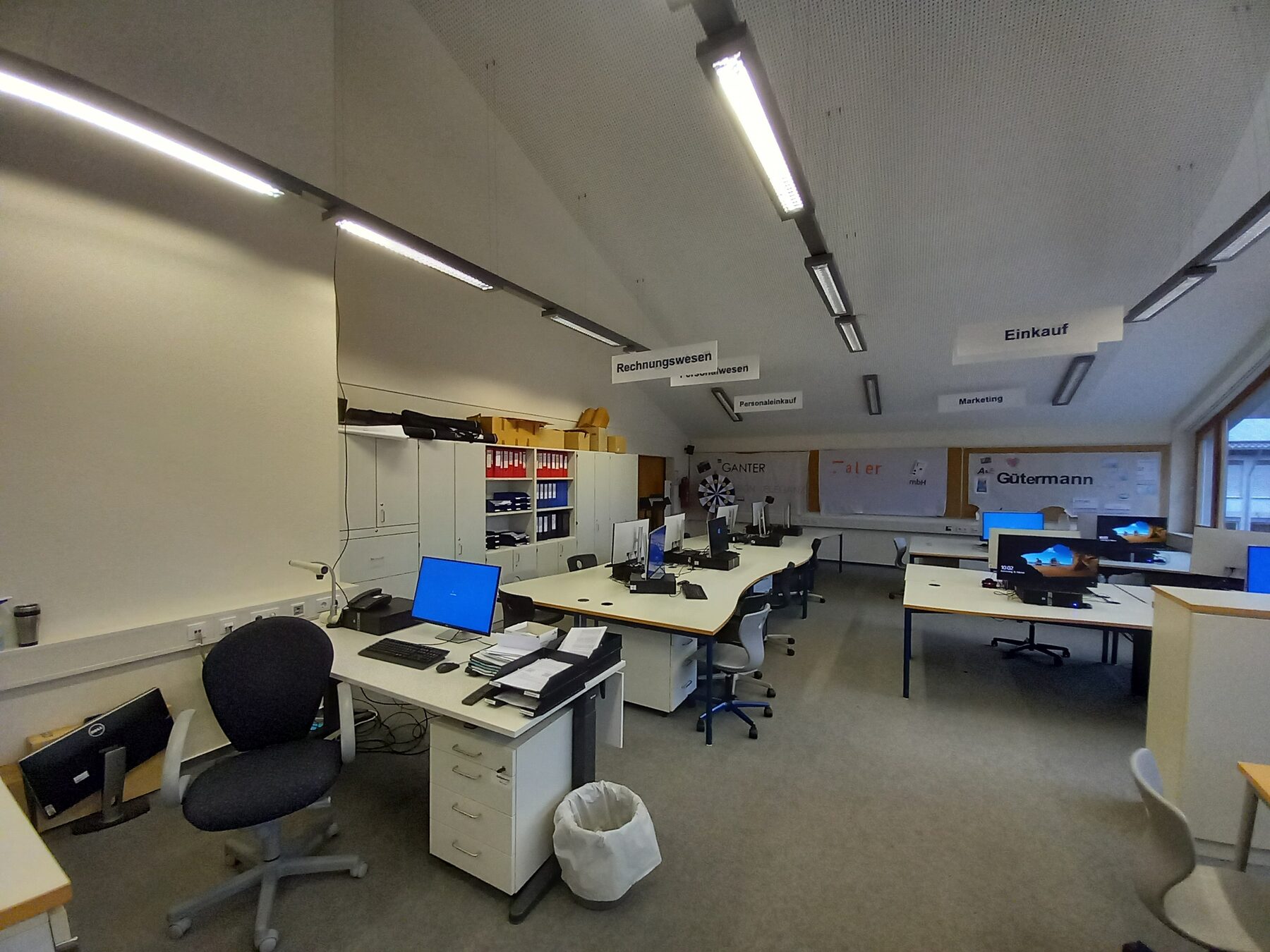

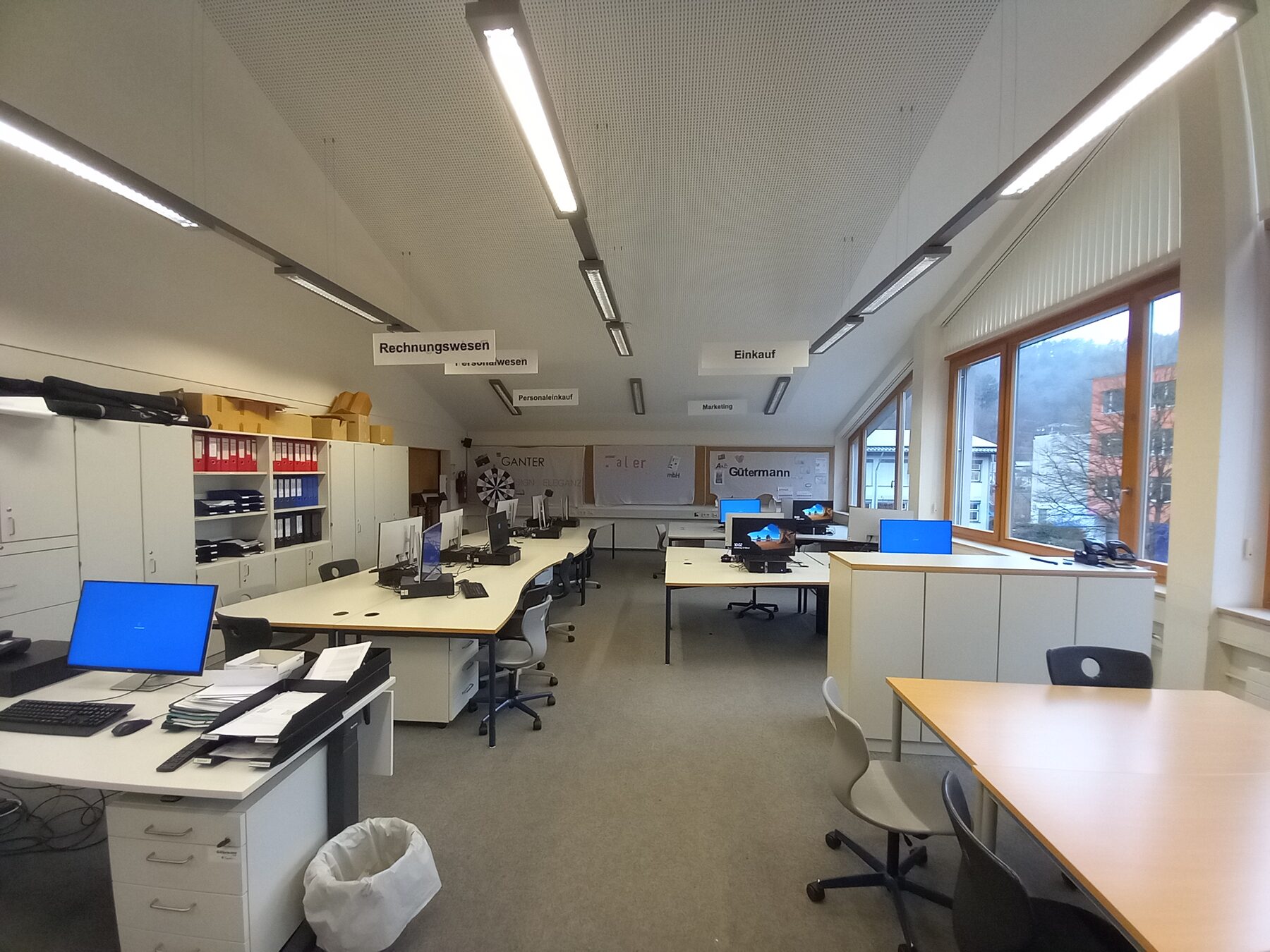

A215 vor dem Umbau
A215 vorherBlick durch den großen Raum
A215 vorherFensterseite und Arbeitsplätze

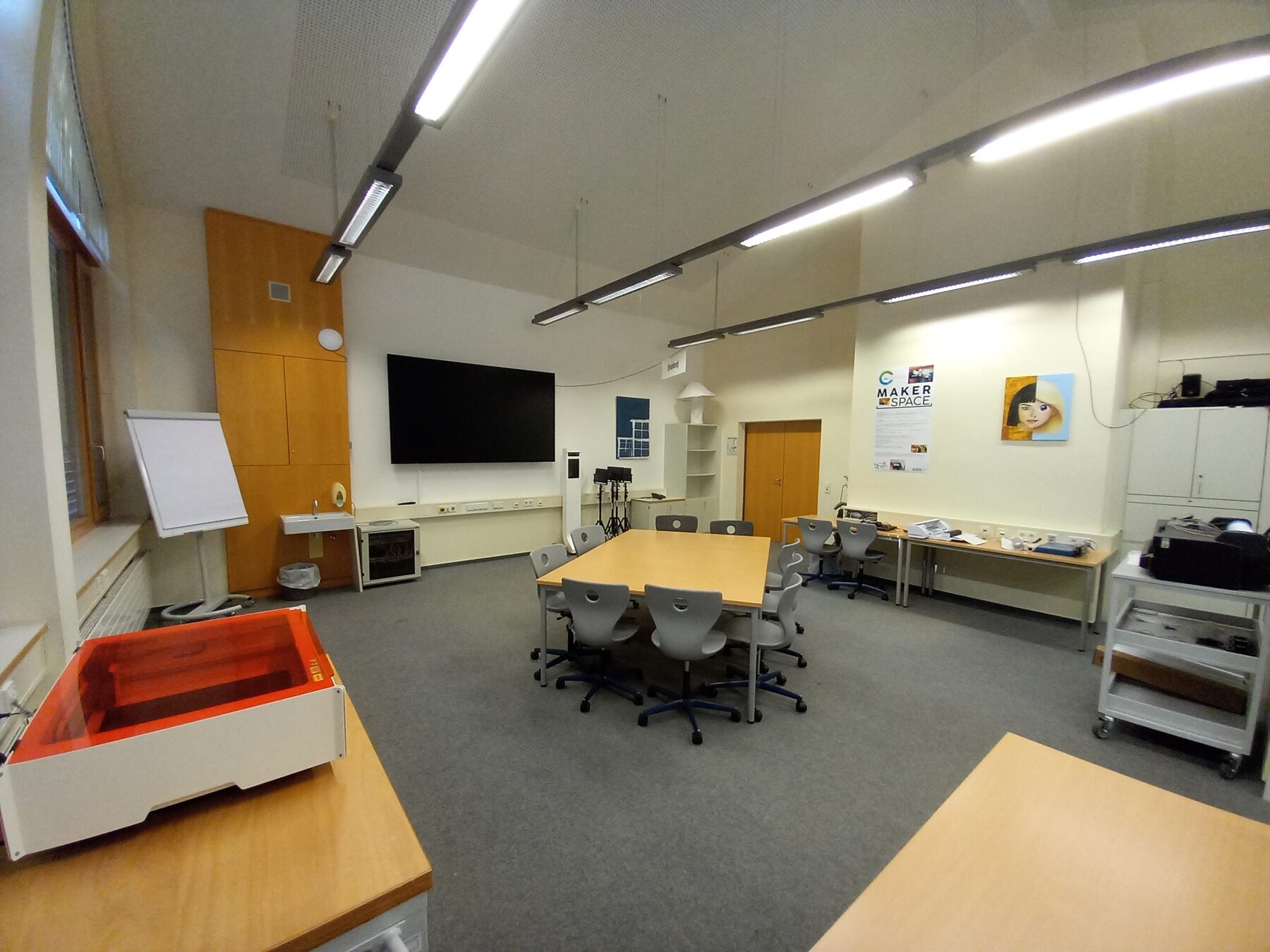

A215 nach der ersten Umstellung

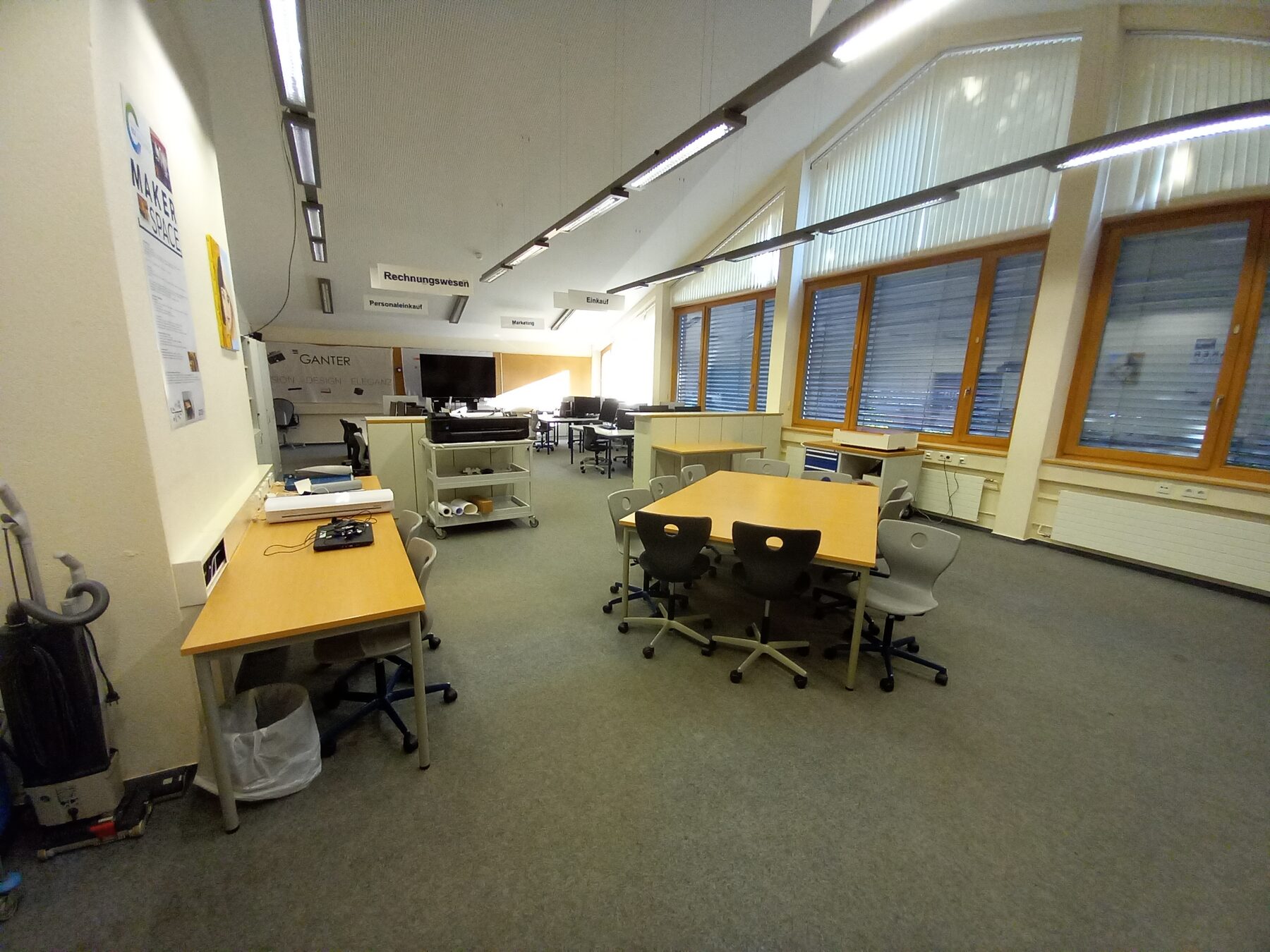

A215 TeilumbauFensterseite und freie Arbeitsfläche

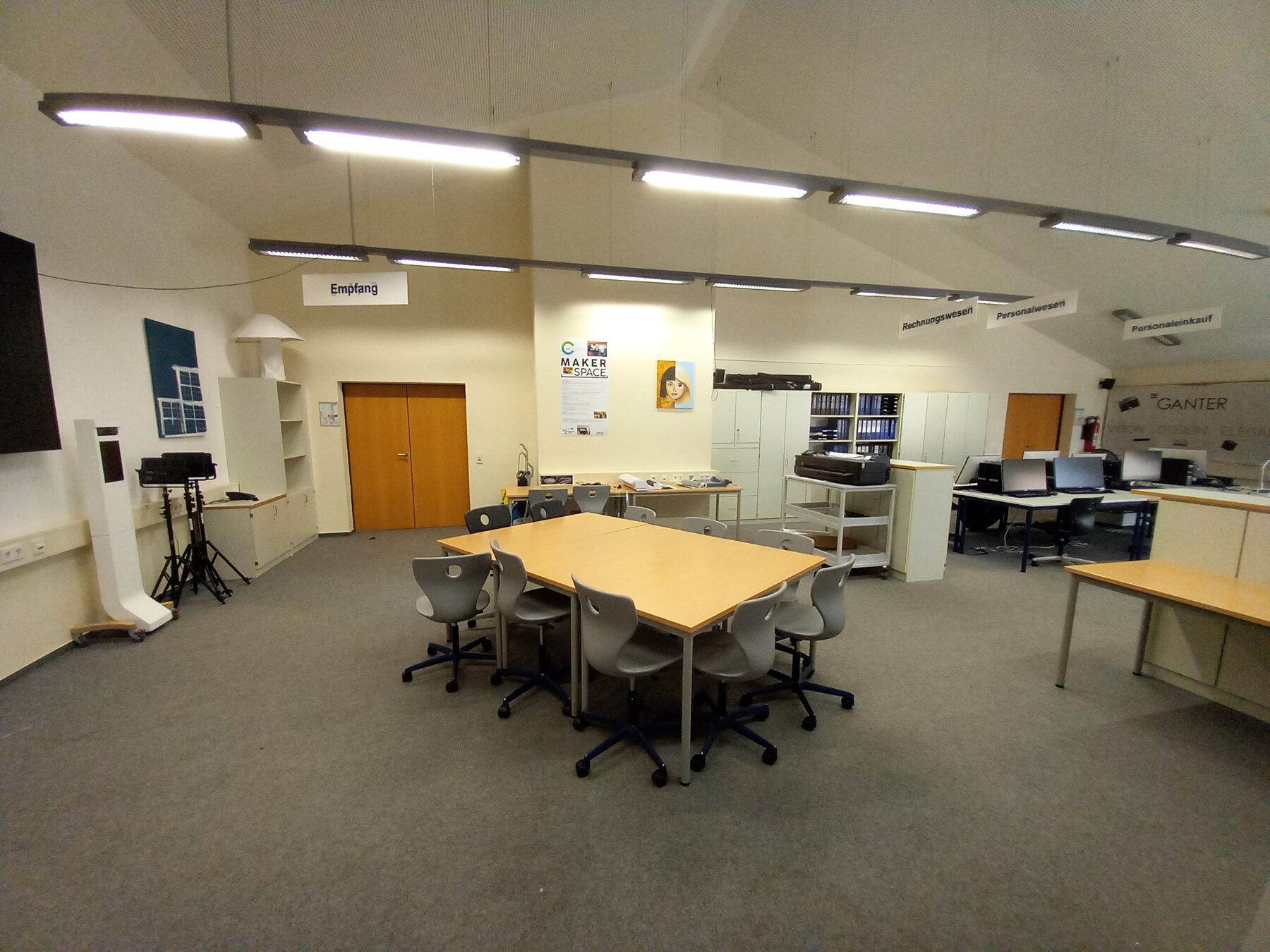

A215 TeilumbauNeue Raumaufteilung mit Tischgruppe
A215 TeilumbauBereich für Werkstatt und Maschinen
A215 TeilumbauPC-Zeile und freigeräumter Raum
A212/A213: E-Labor
Der bisherige Makerspace bleibt Labor- und Elektronikbereich. Hier stehen Messplätze, Löttechnik, KI-Arbeitsplatz und flexible Projektarbeitsplätze.
A214: Maschinenraum
Der kleine Raum wird für längere, lautere oder staubigere Jobs genutzt: 3D-Druck, CNC-Fräse und ein Waschbecken zum Auswaschen der Siebdrucksiebe.
A215: Werkstatt und Übungsfirma
Der große Raum wurde bereits umgestellt. 16 PC-Arbeitsplätze bleiben auf einer Seite, die andere Seite wird Werkstatt mit zentraler Werkbank und Maschinen an den Wänden.
Foyer und Vorbereich
Im Vorraum entstehen Maschinenplätze und gemütliche Sitzgelegenheiten zum Lernen, Besprechen und Arbeiten in Pausen.
Mobiles Videostudio
Das Videostudio bleibt mobil, der Greenscreen soll voraussichtlich fest verfügbar sein. So können Videos, Präsentationen und Medienprojekte direkt umgesetzt werden.
Neue Einrichtung
Geplant sind neue Schränke, Tische, Sofas, Sitzgelegenheiten und Werkbänke, damit Projekte sauber gelagert und Arbeitsbereiche klar getrennt werden.
Projekte aus dem Makerspace
Die Projekte verbinden Konstruktion, Elektronik, Programmierung und sauberes Arbeiten an echten Maschinen.
ESP32-C3WS2812BMicroPython

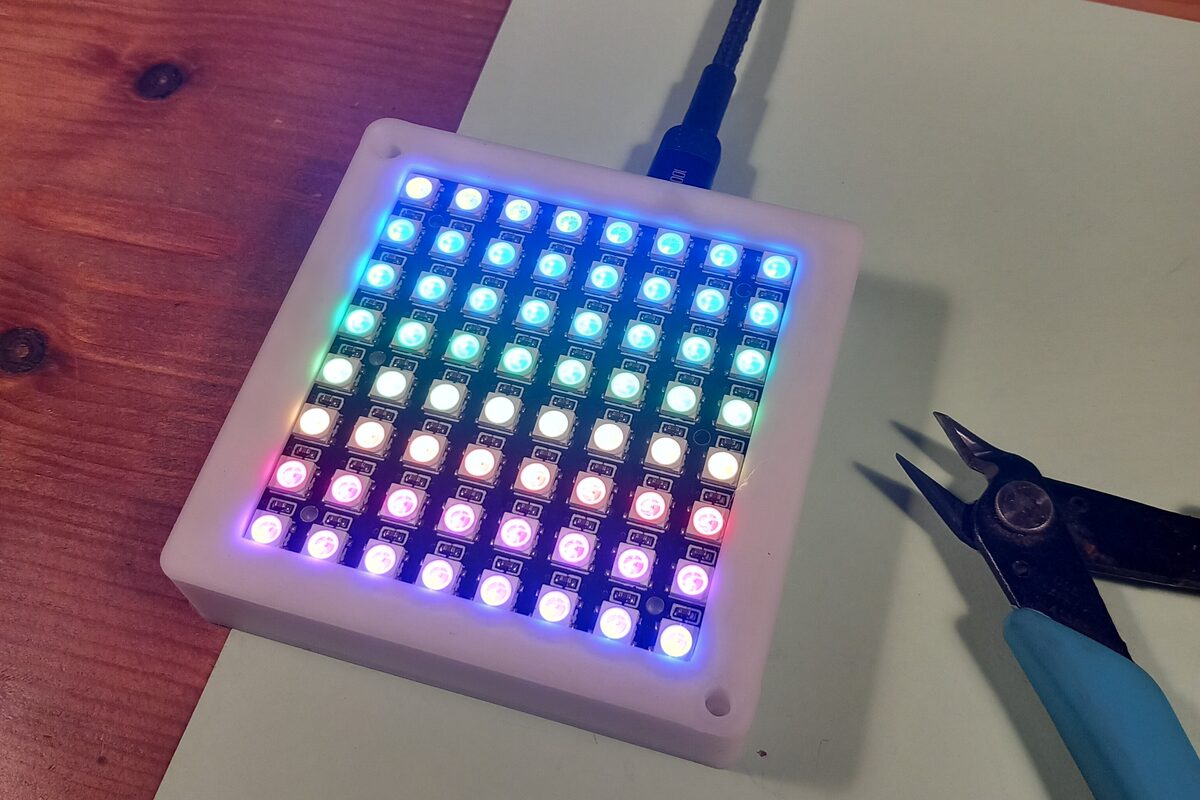

LED-Matrix Lightboard
Eine 8x8-RGB-Matrix mit eigener Platine, 3D-gedrucktem Gehäuse, Abstandssensor und Websteuerung.
CNCSchrittmotoren3D-Druck

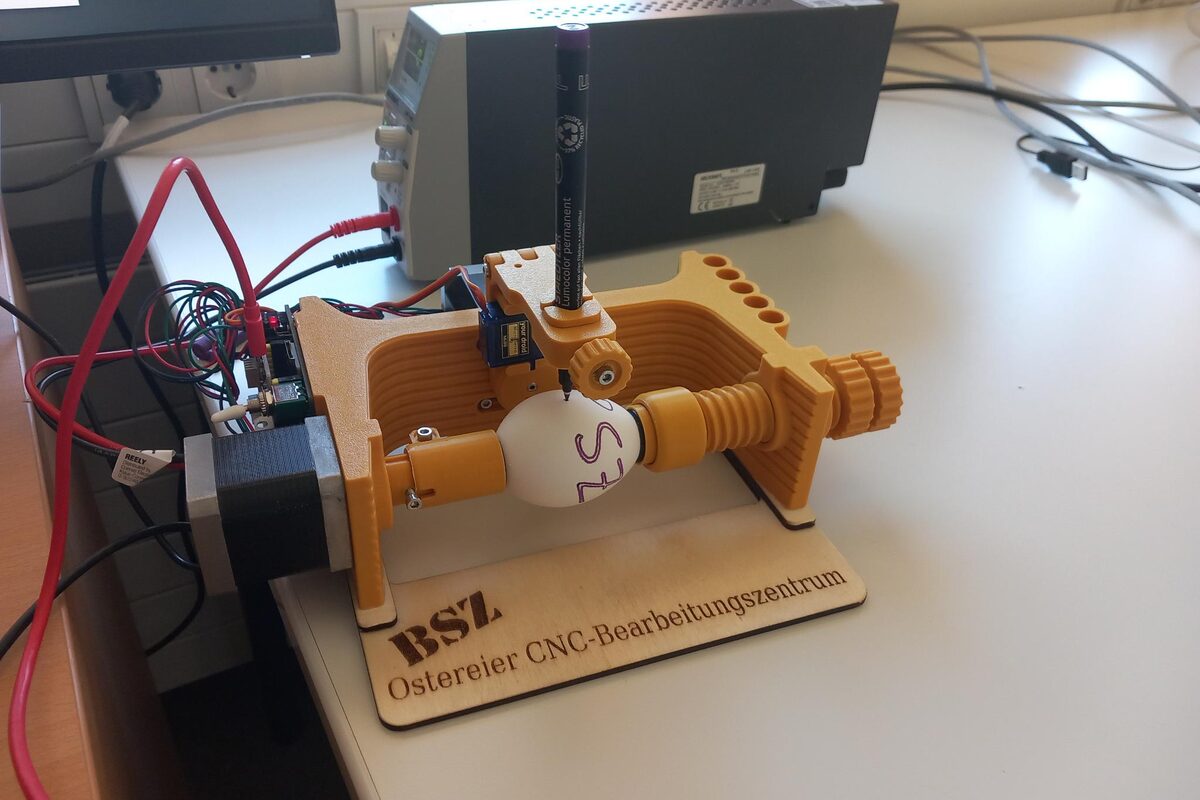

Eggbot
Ein Zeichenroboter für Eier, Tischtennisbälle und andere runde Objekte. Gute Einführung in Achsen, Firmware und CAM.
Sensorik3D-DruckESP

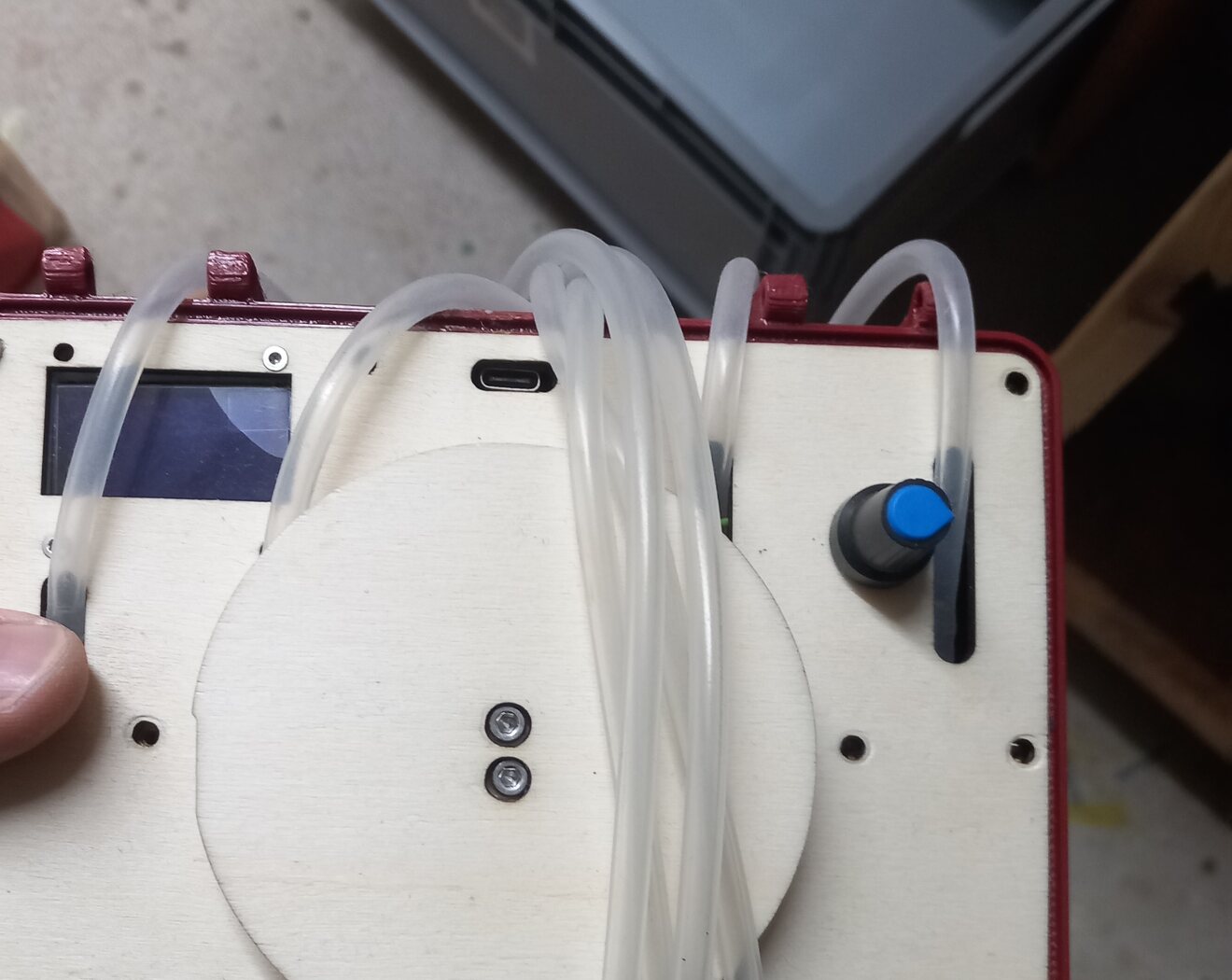

Epoxy-Waage
Schülerprojekt für präzise Mischungsverhältnisse beim Epoxidharz, mit Wägezelle, Display und gedrucktem Gehäuse.
KaffeeWägezelleRelais

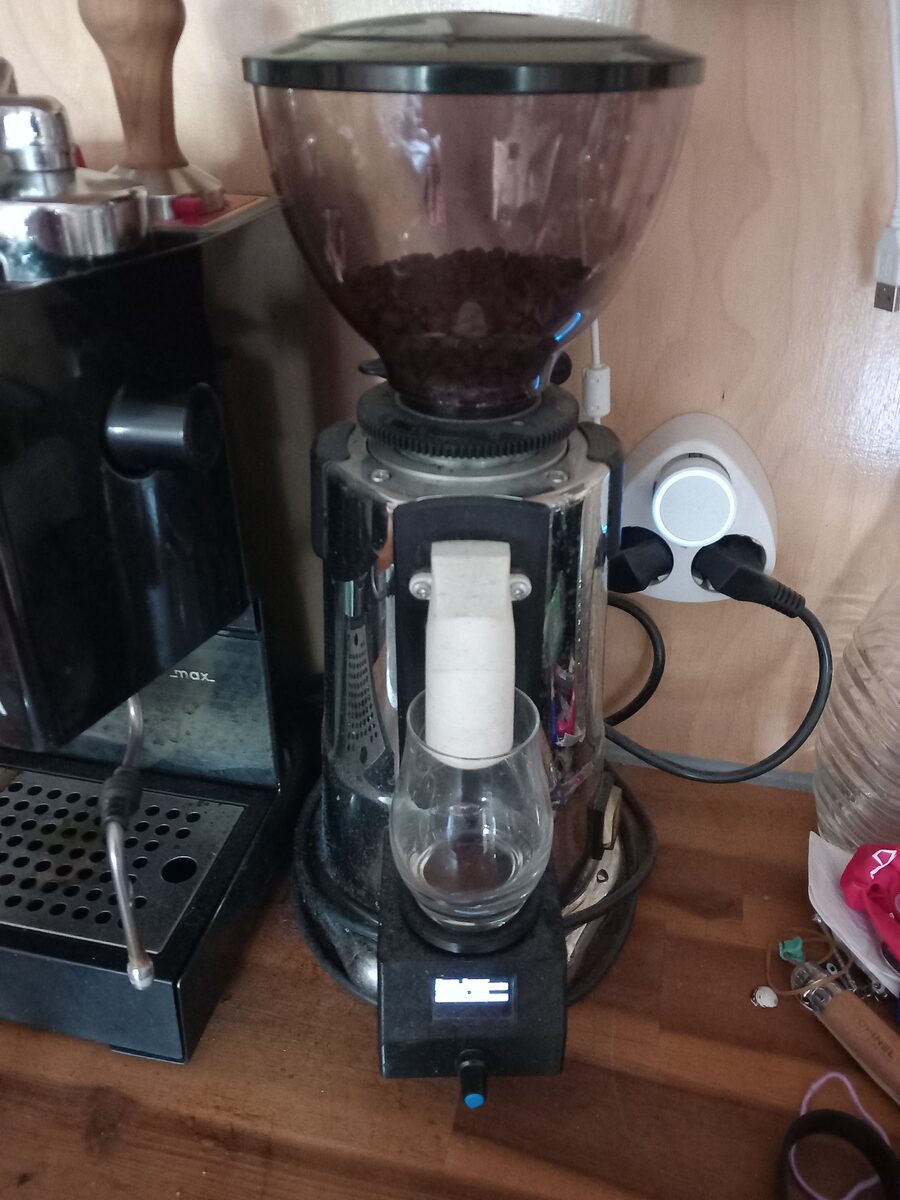

Kaffeemühlen-Steuerung
Ein Umbau mit ESP, Anzeige, Relais und Waage, damit Mahlzeiten reproduzierbarer werden.
EspressoOpen SourceRegelung

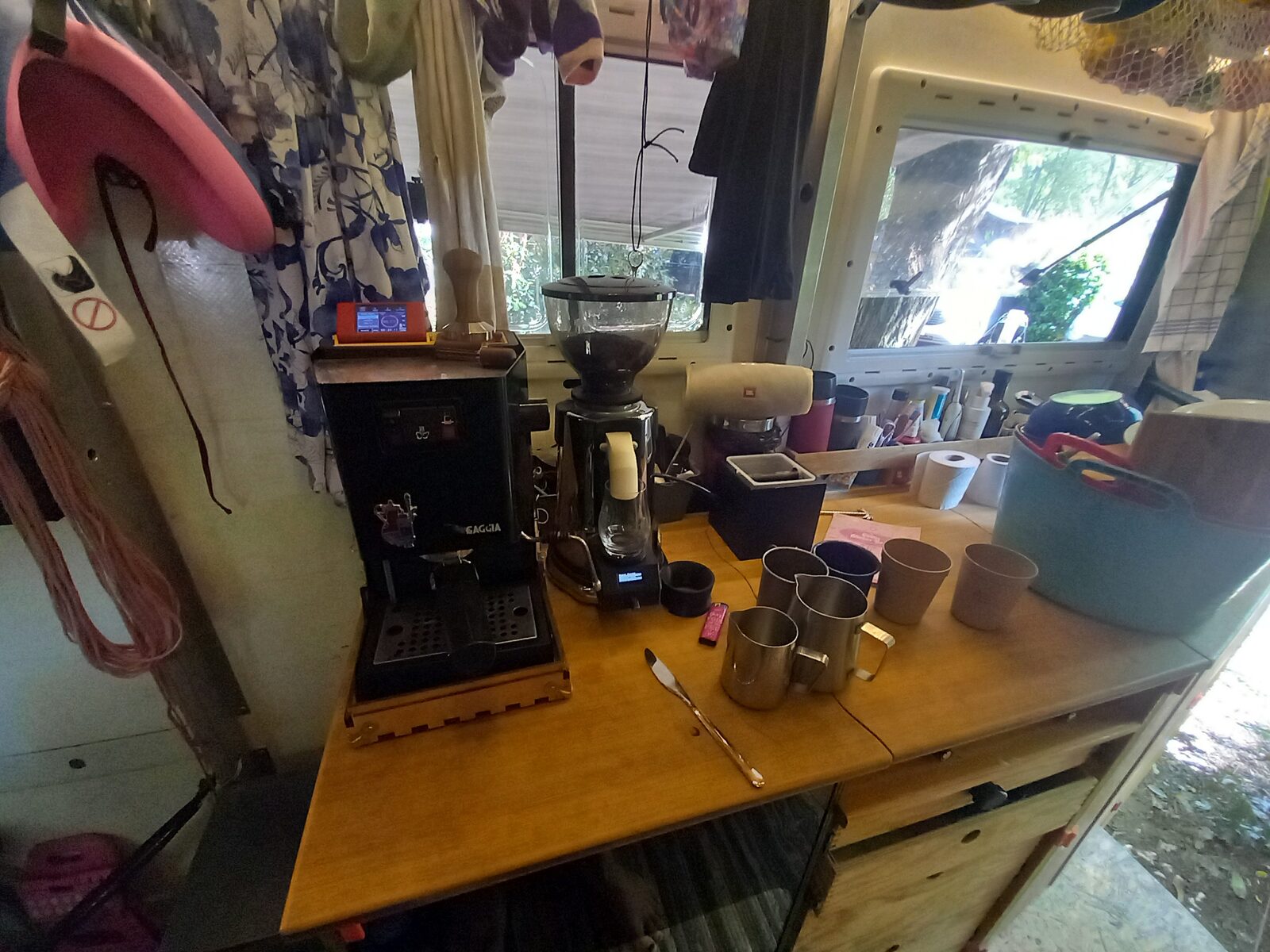

Gaggiuino Espressomaschine
Umbau einer Gaggia-Maschine mit Sensoren, Aktoren und Steuerung für Temperatur- und Druckprofile.
CNCMilo 1.5LDO Kit

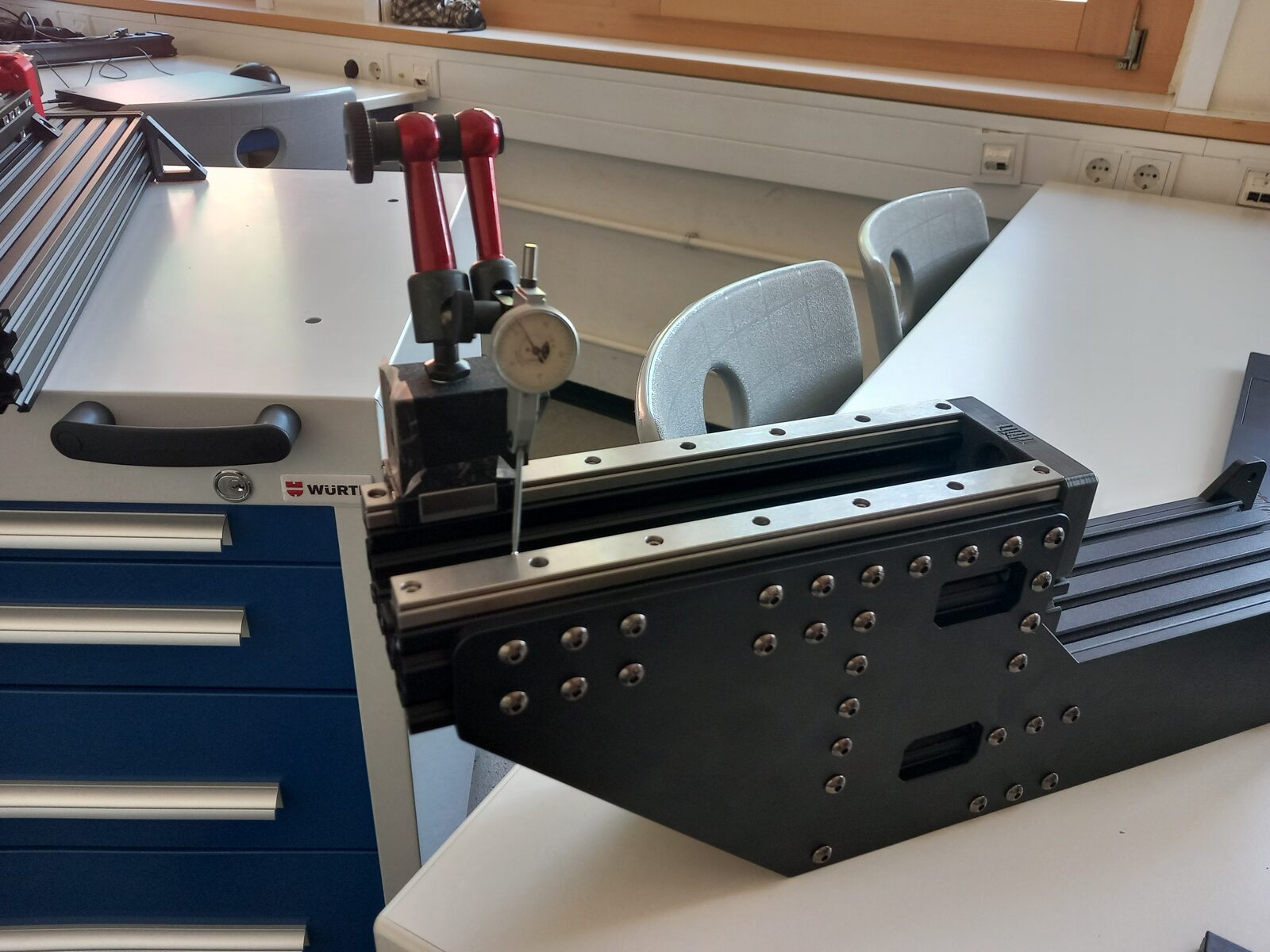

Milo 1.5 CNC
Aufbau einer kompakten CNC-Fräse aus einem LDO-Kit: Mechanik, Elektronik, Kalibrierung und erste Fräsjobs.
POVRotationPrototyp

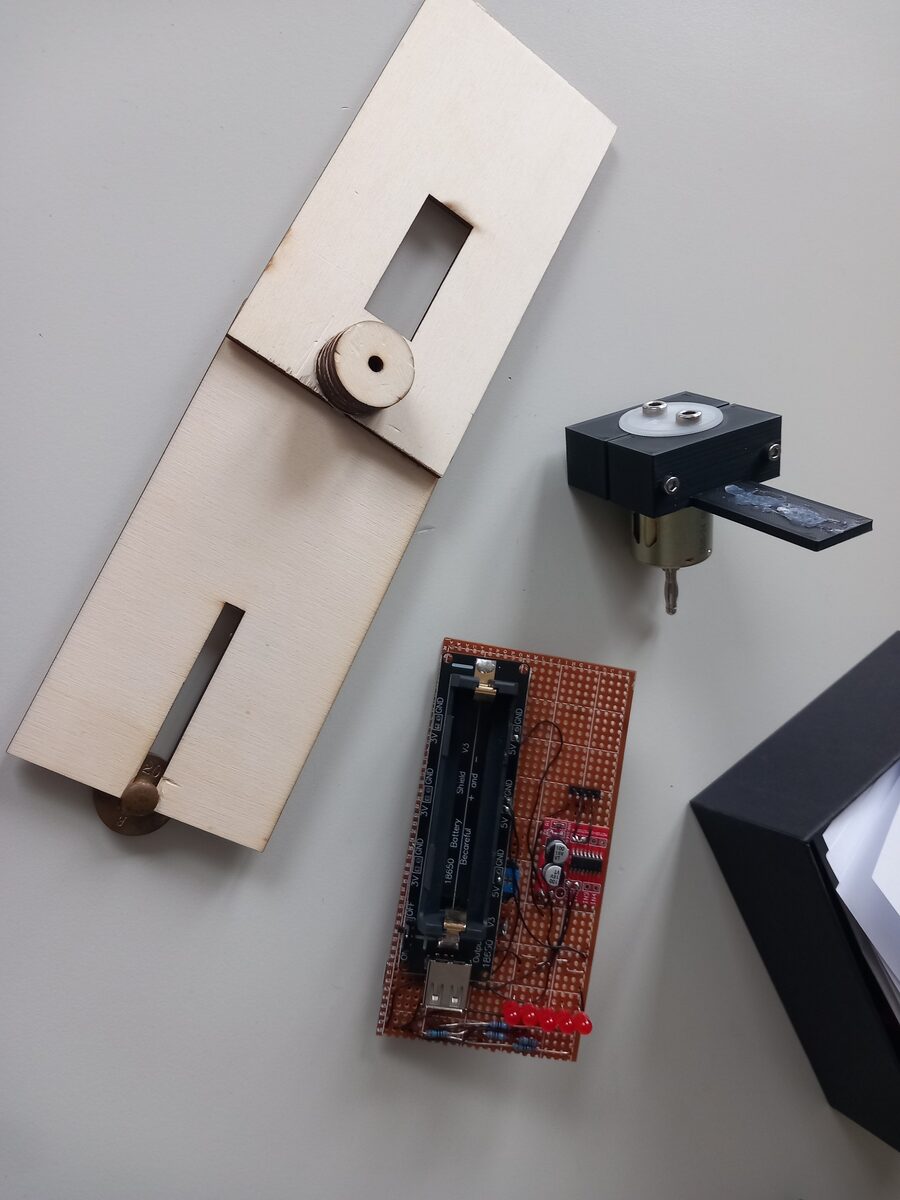

Persistence-of-Vision-Display
Ein Schülerprojekt, bei dem LEDs in schneller Rotation Bilder erzeugen sollen. Der Prototyp zeigt Platine, Laser-Cutter-Teile und 3D-Druck.
TextilSiebdruckDesign

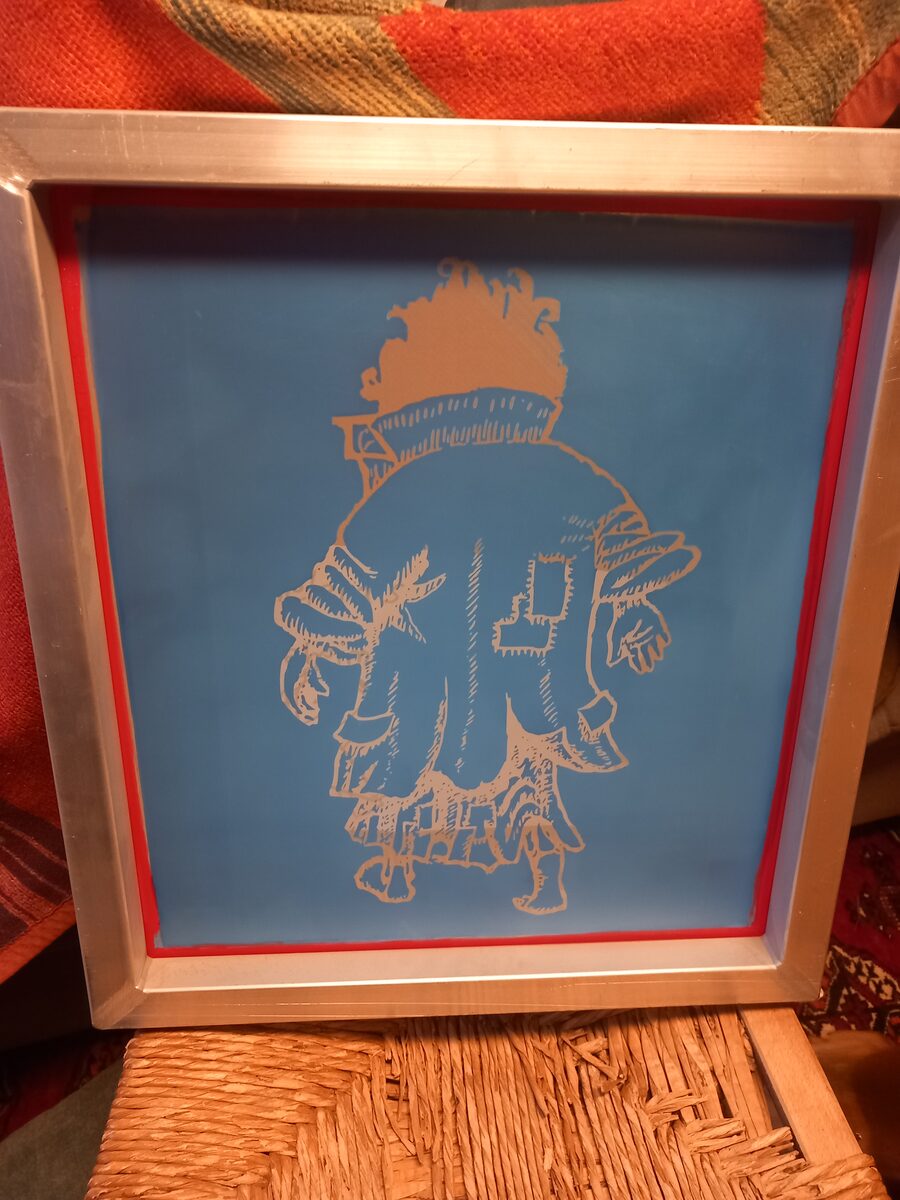

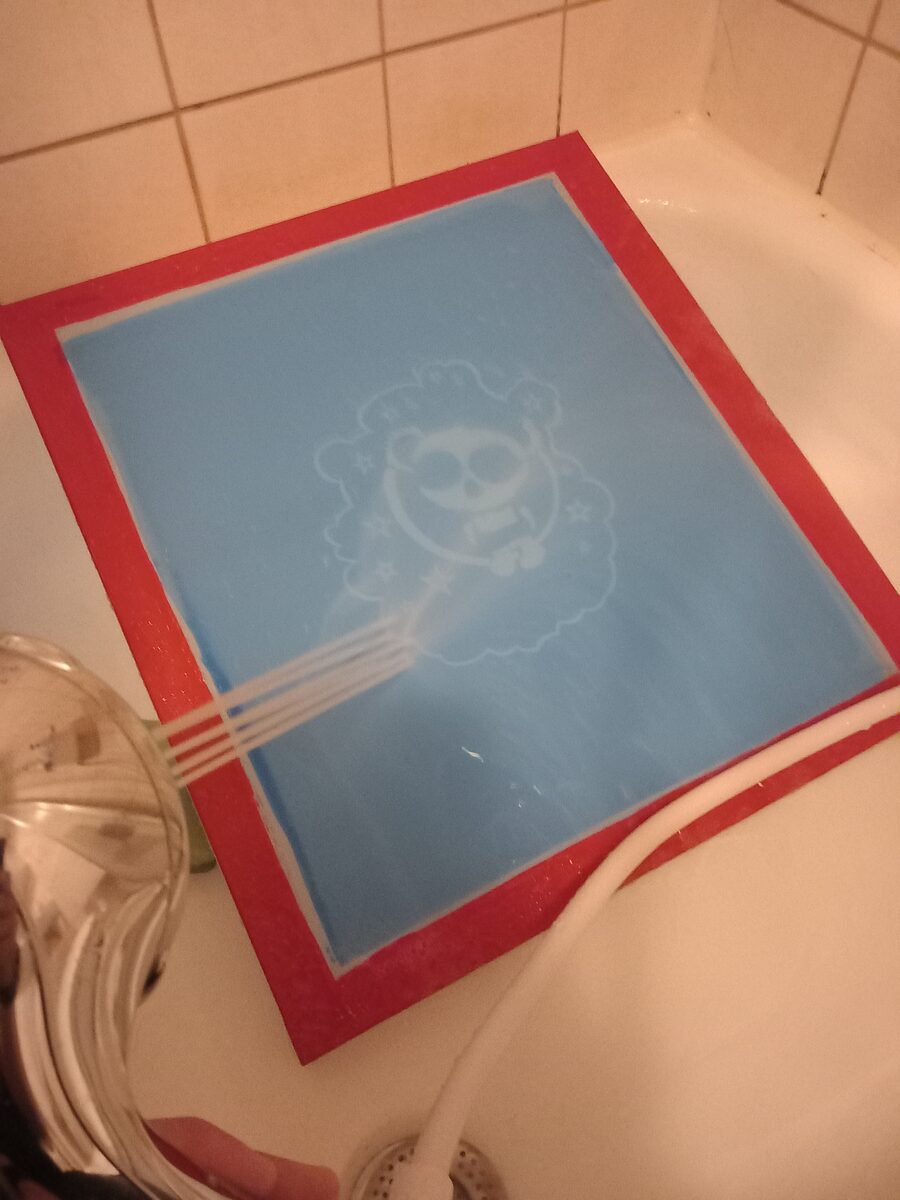

Siebdruck für T-Shirts
Vom Motiv über das belichtete Sieb bis zum Druck auf Stoff. Ideal für Logos, Kurs-Shirts und kleine Serien.
3D-DruckReparaturFehlerkultur

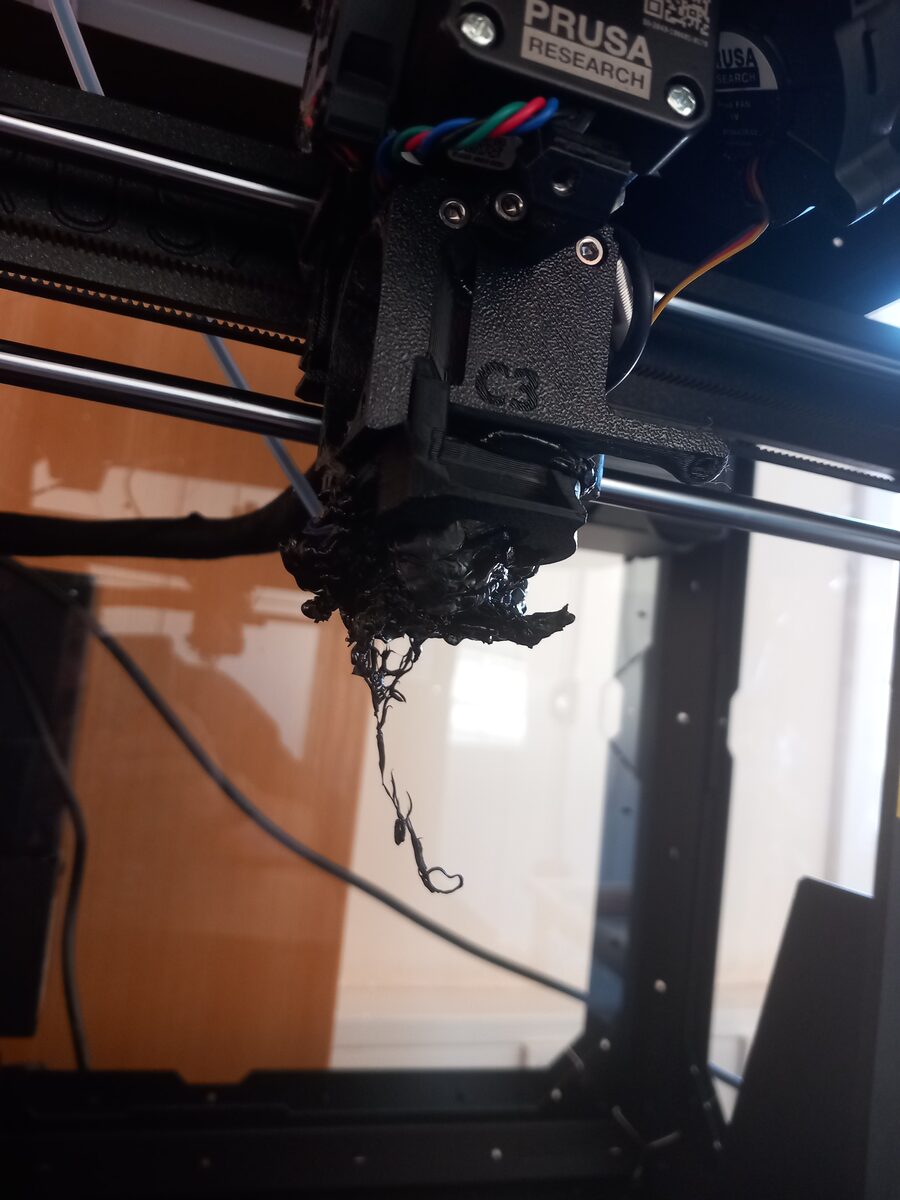

Wenn ein Druck schiefgeht
Manchmal steckt ein Hotend komplett in Kunststoff. Das ist ärgerlich, aber kein Drama: Fehler werden analysiert, repariert und als Lernmoment genutzt.
Projektbericht

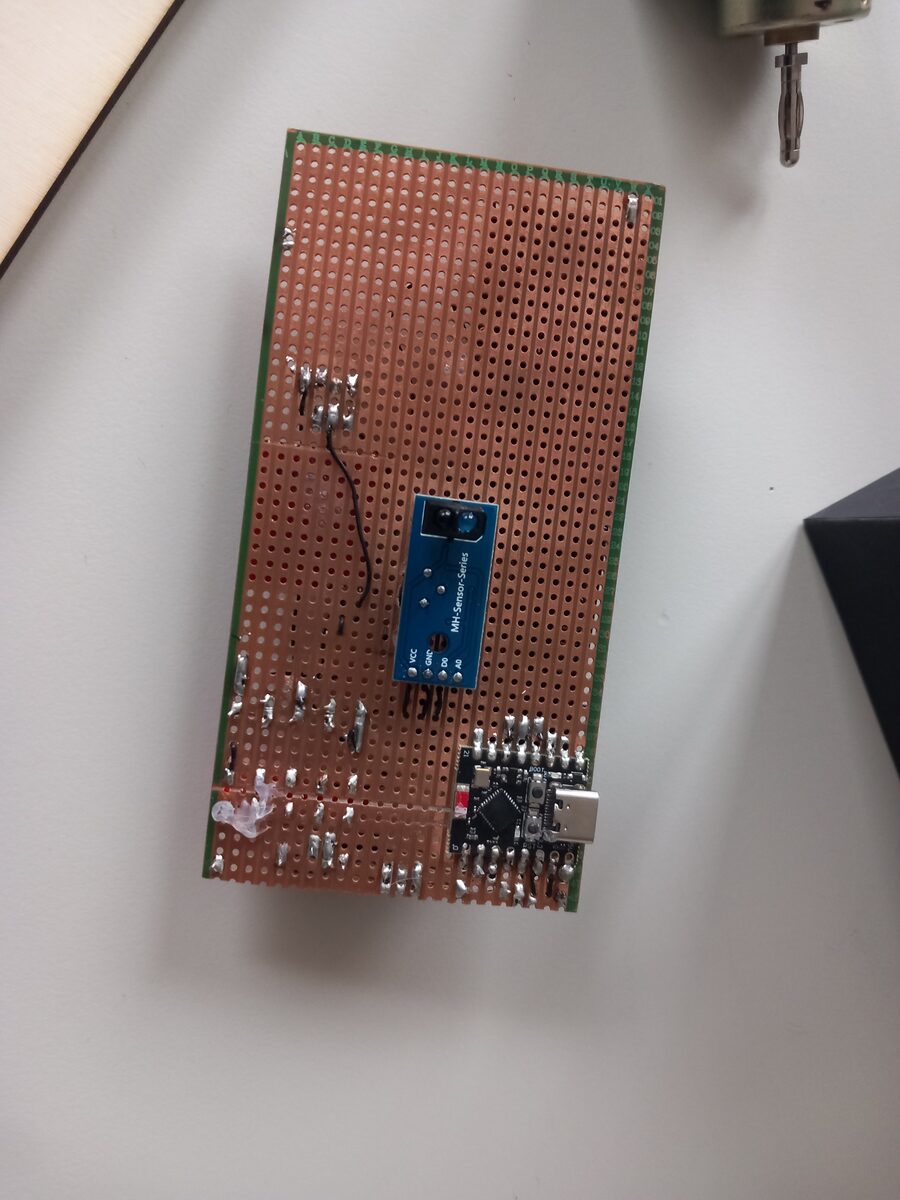

POV-Display: Wenn Bewegung ein Bild erzeugt
Beim Persistence-of-Vision-Display nutzt man die Trägheit des Auges: Eine LED-Leiste wird schnell bewegt oder gedreht und schaltet dabei im richtigen Moment einzelne Pixel ein. Aus vielen Lichtspuren entsteht für Betrachter ein scheinbar stehendes Bild.
Das Schülerprojekt war ein echter Prototyp: Erst wurde eine Platine aufgebaut, danach brauchte es eine Mechanik aus Laser-Cutter- und 3D-Druckteilen, um die Elektronik stabil in Rotation zu versetzen. Genau solche offenen Versuche gehören in den Makerspace: Man lernt an Timing, Schwerpunkt, Stromversorgung und mechanischer Stabilität gleichzeitig.
Projektanleitung
LED-Matrix Lightboard bauen
Dieses Projekt soll wiederholt im Makerspace gebaut werden. Es kombiniert SMD-Löten, Verkabelung, 3D-Druck, MicroPython und eine kleine Weboberfläche.
1. Vorbereiten
Arbeitsplatz einrichten, Platine prüfen, Bauteile sortieren und Gehäuseteile kontrollieren.
- Lötkolben ca. 350 Grad
- Lötzinn 0,6 bis 0,8 mm
- Seitenschneider, Pinzette, Multimeter

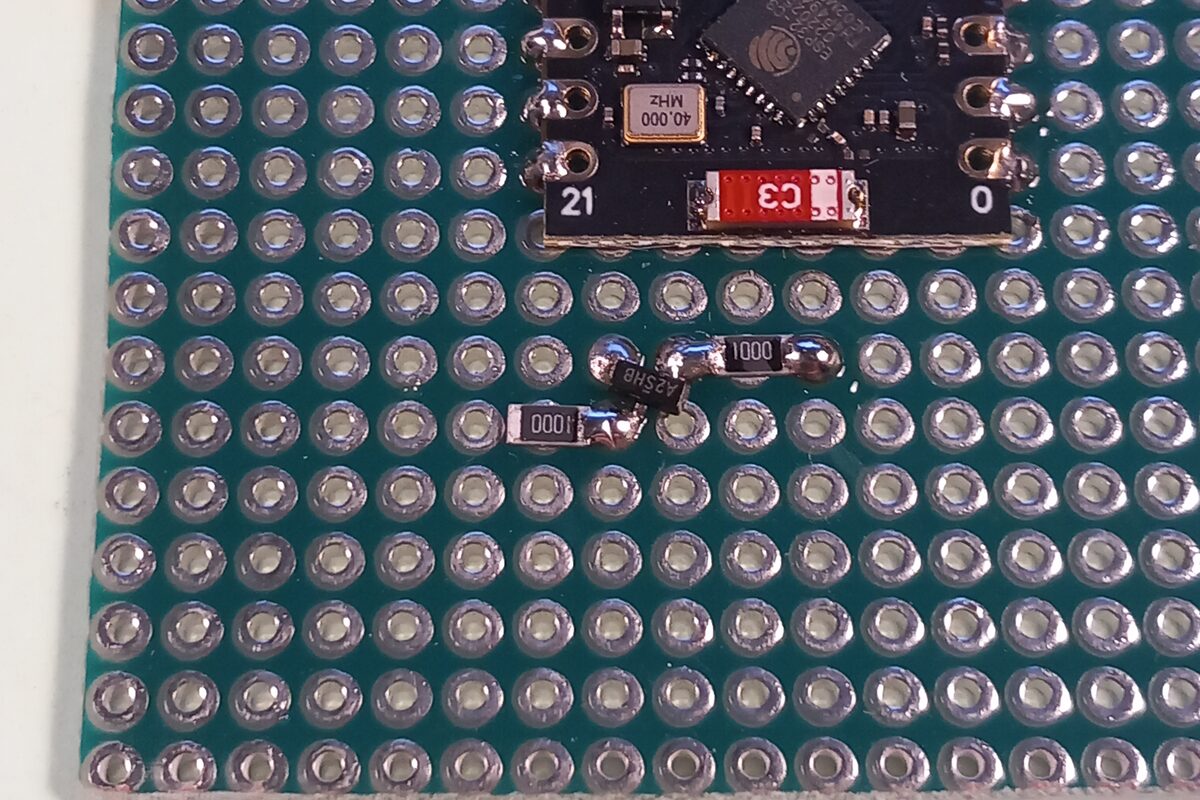

2. ESP und MOSFET löten
ESP-Modul ausrichten, zuerst eine Ecke fixieren, danach die Kontaktflächen sauber verlöten. MOSFET mit Pinzette platzieren und mit wenig Lötzinn arbeiten.
3. Widerstände und Kabel
SMD-Widerstände nacheinander fixieren. Kabel abisolieren, verdrillen, verzinnen und an Platine sowie LED-Matrix anlöten.
4. Sensor montieren
Den VL53L0X-Abstandssensor so montieren, dass er zur Seite misst. I2C-Leitungen und Stromversorgung vor dem Einschalten prüfen.
5. Firmware flashen
ESP32-C3 per USB anschließen, MicroPython installieren und die Dateien aus dem Lightboard-Projekt übertragen.
6. Bedienen
Das erste Lightboard startet als Master und öffnet das WLAN `LED-Matrix`. Danach `http://192.168.4.1` öffnen und Farbe, Helligkeit oder Rainbow-Modus wählen.
Maschinen und Kurz-Anleitungen
Vor der Nutzung immer Einweisung holen, Arbeitsplatz vorbereiten und Maschine nach Gebrauch sauber hinterlassen.

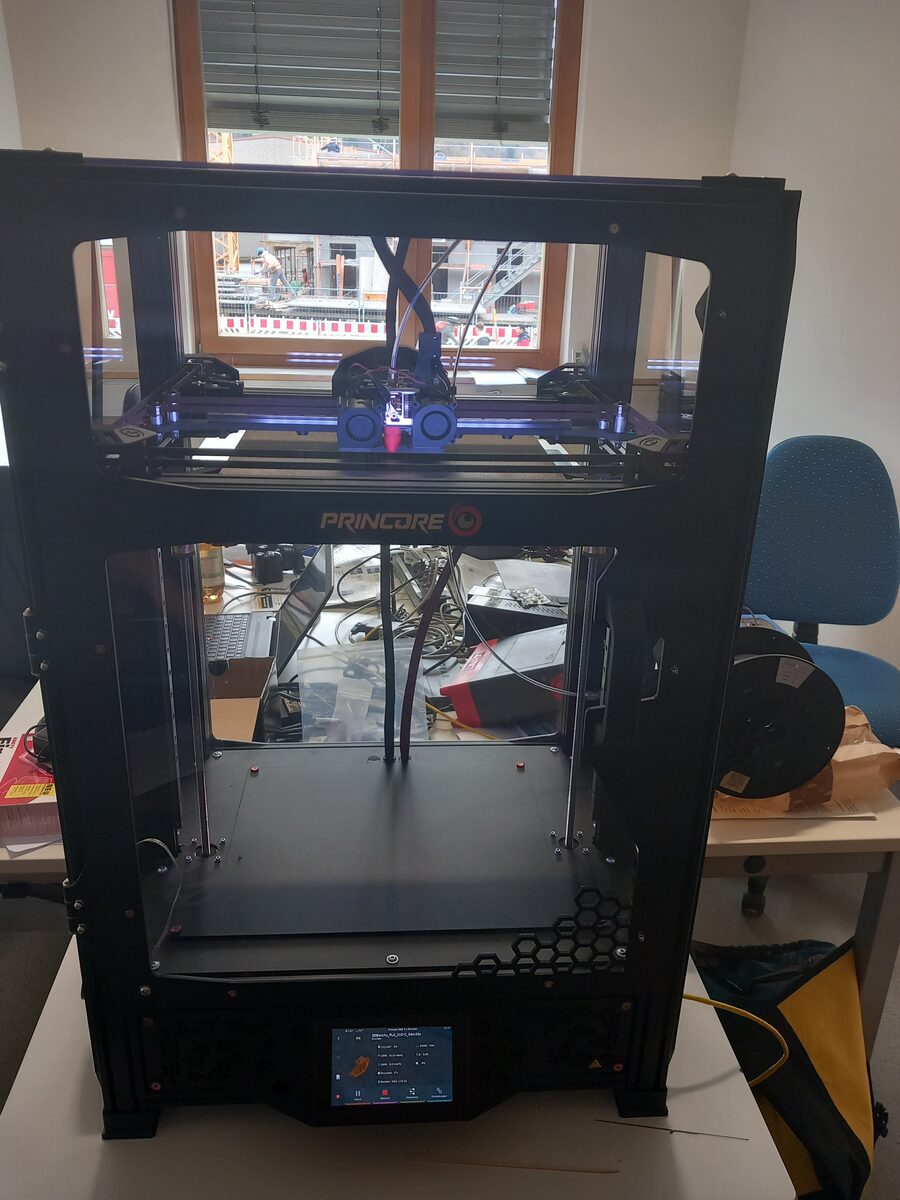

3D-Druck
Prusa XL mit 5 Köpfen, Prusa Core One, zwei Prusa MK3S und Princore-Drucker.

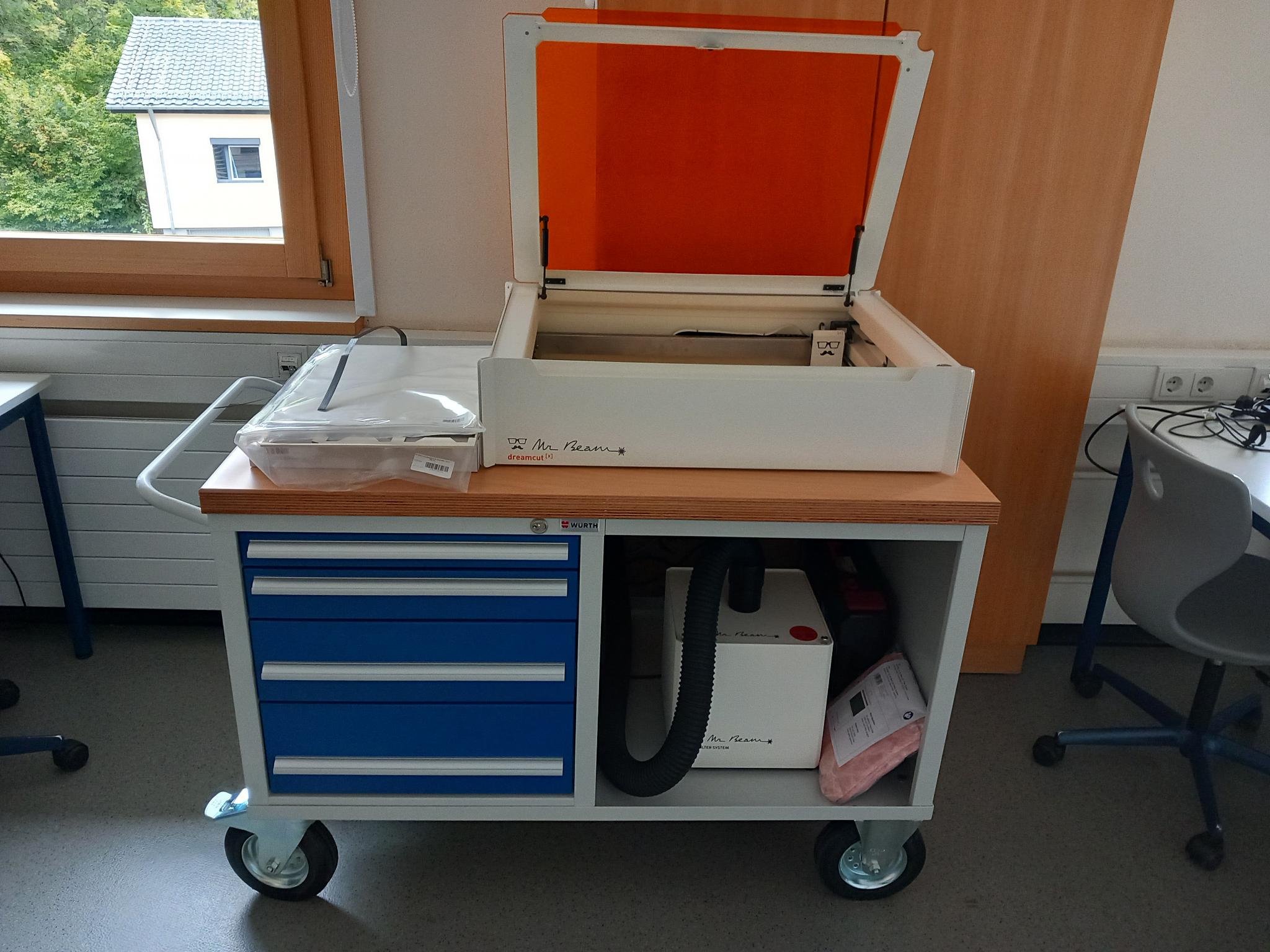

Mr Beam Lasercutter
Zum Schneiden und Gravieren geeigneter Materialien wie Holz, Papier, Karton und Acryl nach Freigabe.
Folienplotter
Für Aufkleber, Beschriftungen, Schablonen und Textilfolien.

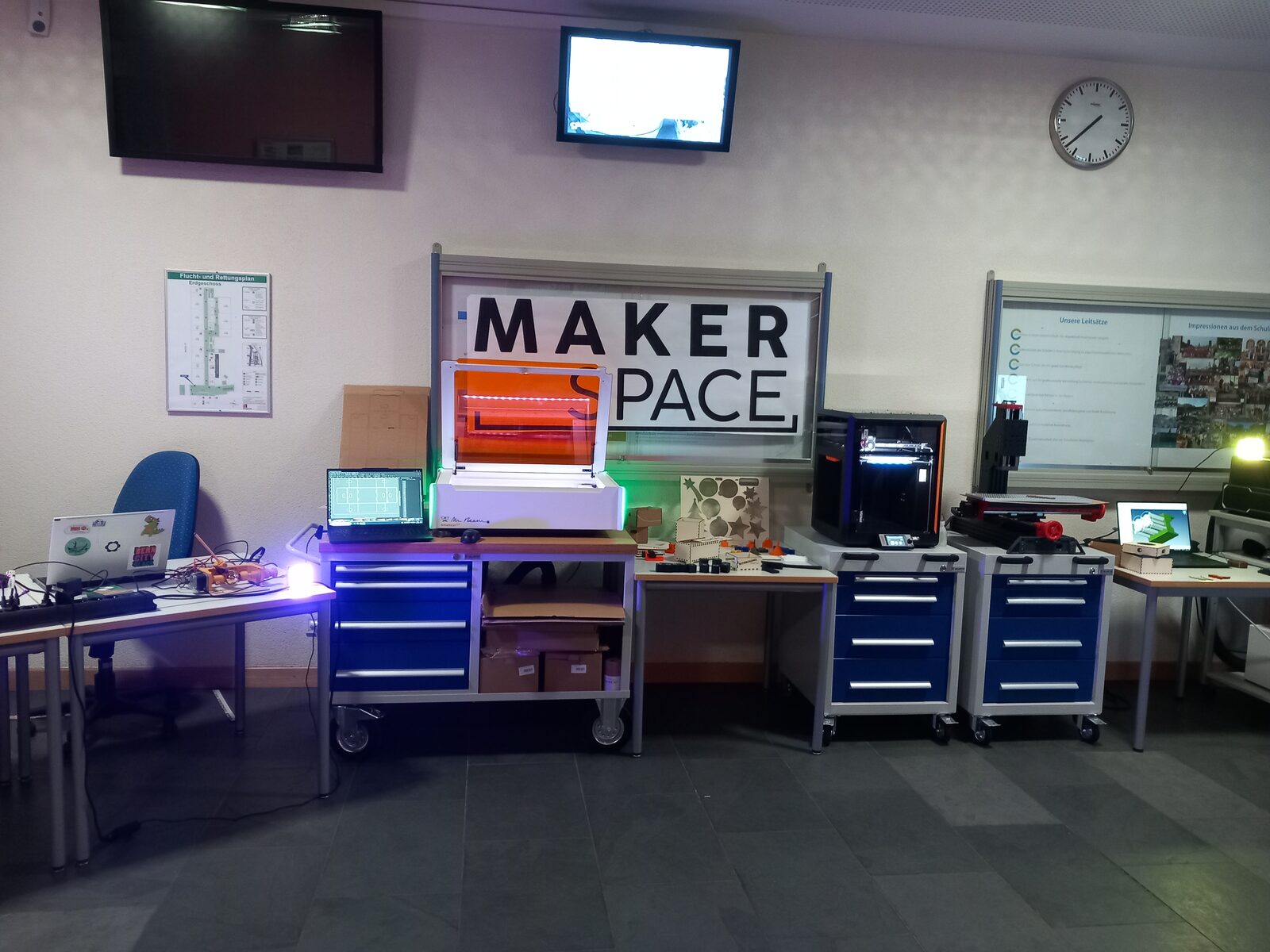

Elektronik und Messplatz
Rigol 300-MHz-Oszilloskope, Lötstationen, Multimeter, Netzteile und Werkzeug für Reparatur und Prototypen.

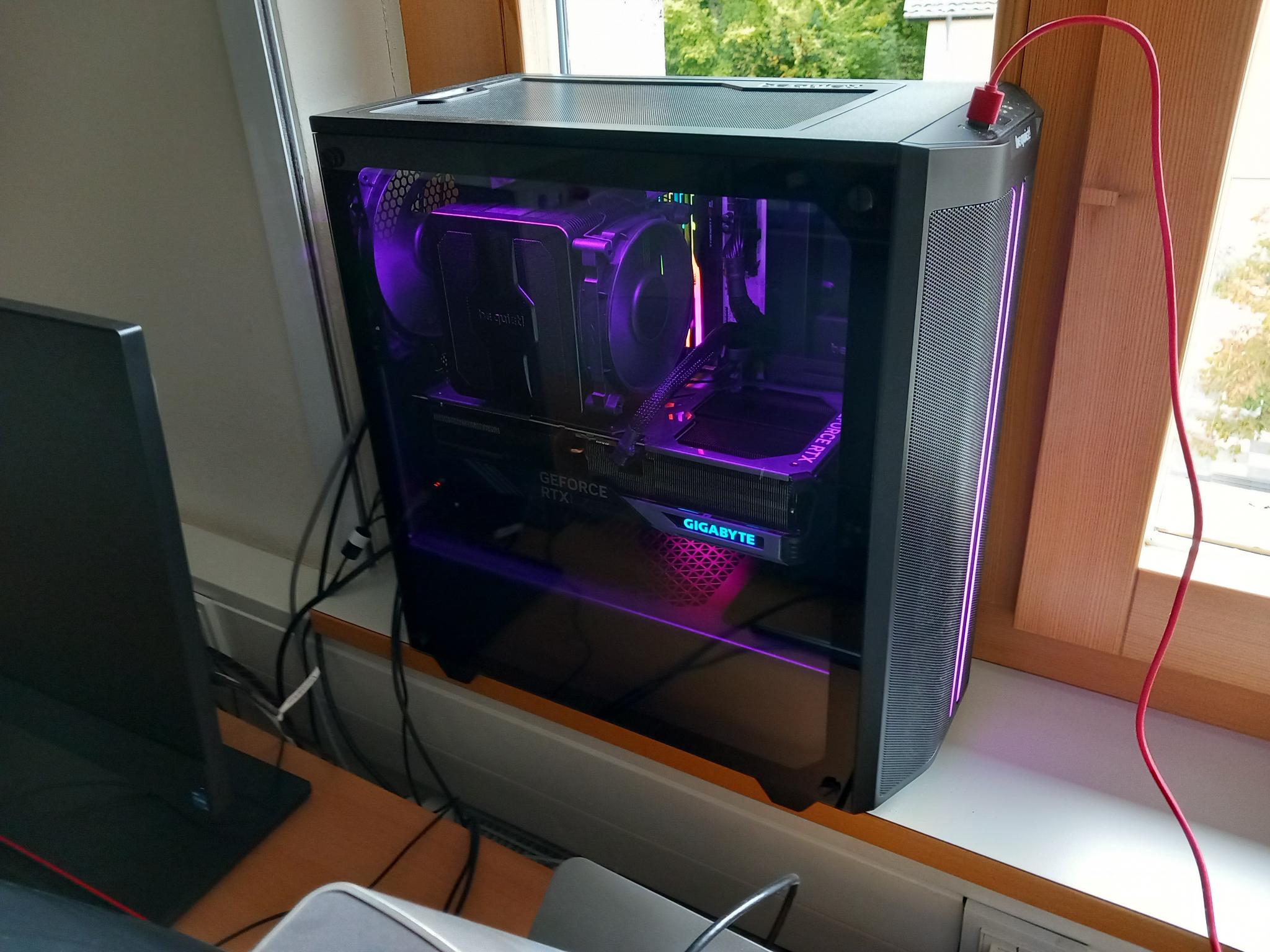

KI-Arbeitsplatz
Für Experimente mit lokalen und webbasierten KI-Werkzeugen, Bildideen, Text, Code und Dokumentation.
Siebdruck
Für T-Shirts, Stofftaschen und kleine Serien mit eigenen Motiven.
Mobiles Videostudio
Für Greenscreen, Produktvideos, Projektberichte, Präsentationen und Medienarbeit im Unterricht.
Projektarchiv

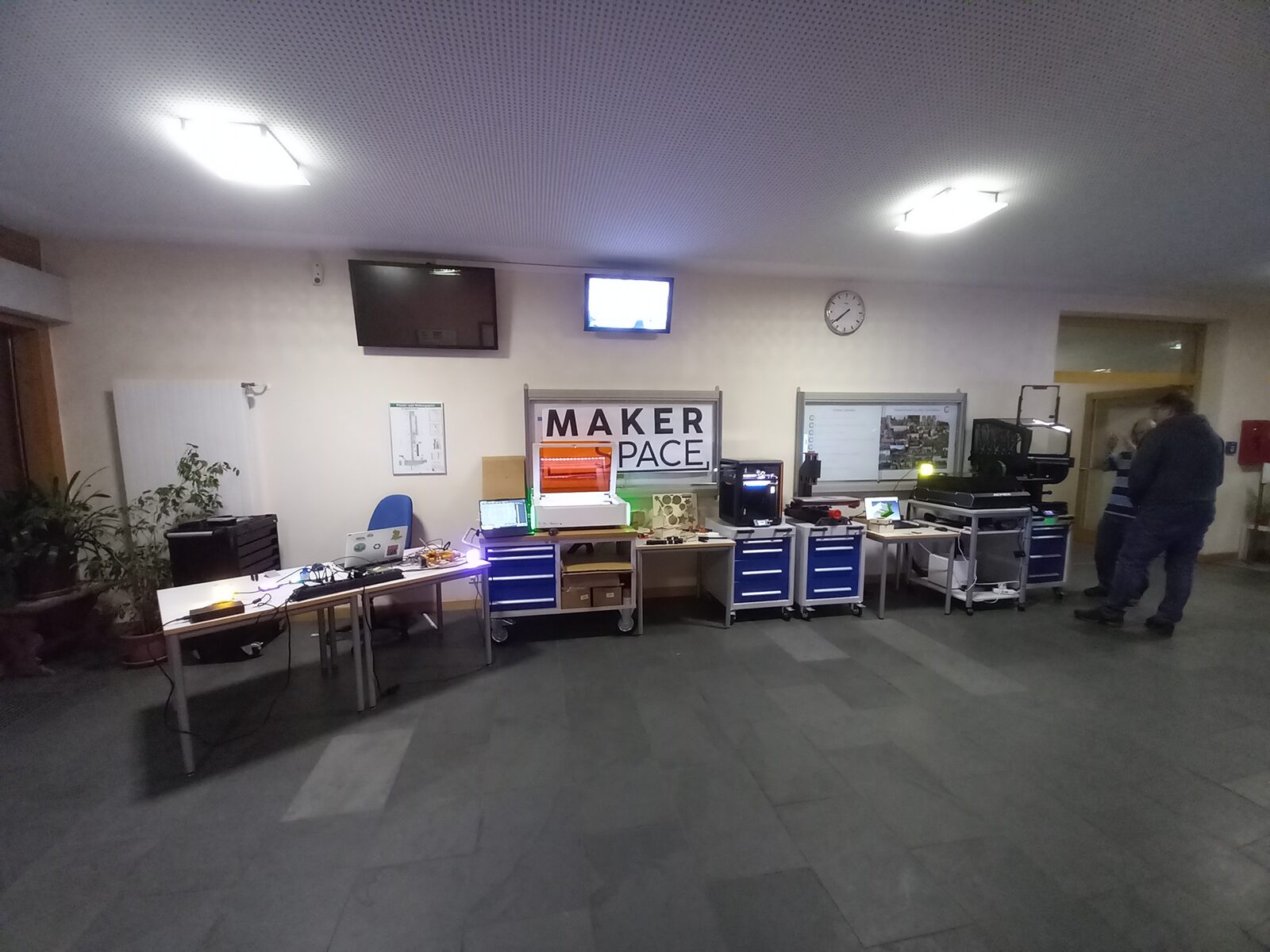

Alle Bilder und Videos aus dem aktuellen Medienpaket. Die Galerie zeigt Kaffeemühle, Lightboard, POV-Display, Infoabend, Siebdruck, Gaggiuino, Milo CNC, Eggbot und die Reparaturgeschichte am 3D-Drucker.
Öffnungszeiten
Der Kalender wird automatisch aus der Makerspace-Kalenderdatei geladen.
So
Mo
Di
Mi
Do
Fr
Sa
Kalender abonnieren: Kalenderlink kopieren und in der Kalender-App einfügen.
Vorbeikommen
Du findest den Makerspace am BSZ Waldkirch rund um A212/A213. Die Bereiche A214, A215 und der Vorraum werden gerade in den erweiterten Makerspace integriert.
